引出線

説明

引出線を作図します。

概略図

操作手順

1. 引出線の設定をします。
   　文字角度 : 引出線文字の角度です。
   　文字方向 : 引出線の書込方向です。
   　下線あり : 引出線文字の下に下線を描画するかの設定です。
   　矢印 : 引出線端点の矢印形状です。

2. 構成点を指示します。
   右クリックで引出線を作図し、(1) に戻ります。

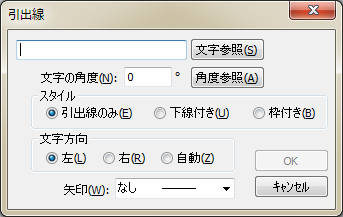

ダイアログ
