パターンハッチング

説明

登録したパターンで、閉図形内にハッチングを書きます。

操作手順

1. 要素を選択します。
2. ハッチングの種類を選択します。【ダイアログ】
   　変形 : パターンの倍率と角度を指定します。
   　繰り返し1 : X方向の繰り返しの設定をします。
   　繰り返し2 : Y方向の繰り返しの設定をします。
3. ハッチングの基準点を指示します。
4. ハッチングの通過点を指示します。
   通過点が含まれる矩形内部にハッチングが作図されます。

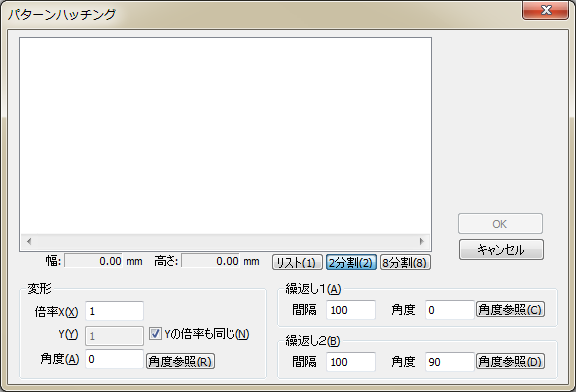

ダイアログ
