断面鉄筋

説明

鉄筋の断面図を作図します。

概略図

操作手順

1. 断面鉄筋の形状（中心、左上、左下、右下、右上、上（左）、下（右））を指定します。【ダイアログ】
2. 鉄筋配置範囲下部を指定します。
3. 鉄筋を指定します。
4. 終点となる構造線を指定します。
5. 交差鉄筋群を指定します。（右クリックで決定） 上（左）、下（右）の場合は、開始点と終了点を指定します。

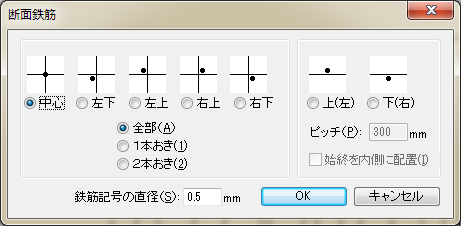

ダイアログ
