四角形の描画と寸法記入

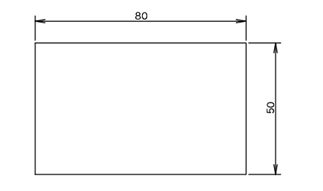

ここでは下図のような図形の描画方法について解説します。
- 四角形を描画する
「対角四角形コマンド」を選択し始点と終点を指定します。
終点を指定するさいにキーボードから数値を入力すると下記のようなダイアログが表示されます。下図の場合、横方向「80mm」縦方向「50mm」となります。
- 横方向の寸法を記入する
「水平寸法コマンド」を起動し①点と②点を順にクリックし水平方向の寸法を記入します。
- 縦方向の寸法を記入する
「垂直寸法コマンド」を起動し①点と②点を順にクリックし垂直方向の寸法を記入します。
