放射上に複写
ここでは下図のような図形の描画方法について解説します。
「
線コマンド
」垂直な線を引き、線の始点を中心にした円を「
半径円コマンド
」で描画します。
「

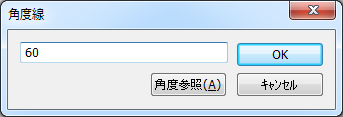

角度線コマンド
」で「60度」の線を描きます。
「
3要素接円コマンド
」で「線2つ」と「円」を選択し、一番近い円を指定します。 ここまでで下図の様な図形になります。
「
弧状複写コマンド
」で中心点を指定し、ダイアログに必要事項を入力します。
「
消去コマンド
」で下図の不要な部分を削除します。
