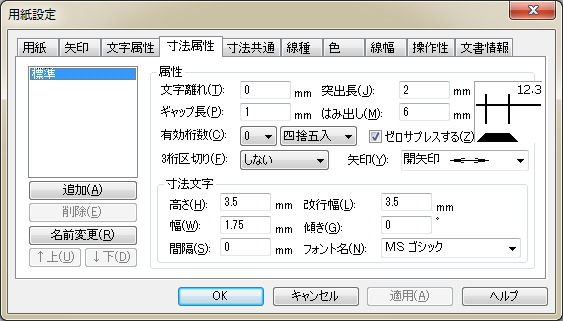

用紙設定「寸法属性」
[用紙][矢印][文字属性][寸法属性][寸法共通][線種][色][線幅][操作性][文書情報]
説明
図面で使用する寸法属性を設定します。

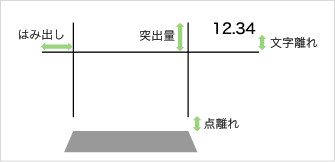

設定方法
有効桁数：指定した数の小数点以下の数値を有効とし表示します。
例) 実値[0.123456789] → 表示[1.123]
ゼロサプレス：有効桁数以下の文字が０（ゼロ）であれば省略されることを示しています。
例) 実値[0.123] → 表示[1.12300] （有効桁数＝5）
3桁区切り：入力値が4桁以上の数字になったときに3桁づつカンマを入れます。
例) 実値[1200000] → 表示[1,200,000]
単位：入力値の表示されている単位を指定します。
矢印：寸法の矢印形状を指定します。
文字：寸法値の文字の設定です。
